Hei acolo! În calitate de furnizor de produse din materiale compozite, m-am scufundat adânc în lumea producției la scară largă de compozite. Materialele compozite sunt destul de uimitoare. Sunt alcătuite din două sau mai multe materiale diferite și, atunci când le combini, obțineți ceva cu proprietăți mai bune decât părțile individuale. Acum, voi împărtăși câteva dintre diferitele procese de fabricație pentru produse din materiale compozite la scară largă.
1. Mână Lay - Up
Să începem cu vechea metodă de întindere a mâinilor. Poate fi una dintre cele mai vechi moduri, dar este totuși super utilă. În acest proces, pregătim mai întâi o matriță. Matrița este ca un model pentru produsul nostru final. Poate fi realizat din diferite materiale, cum ar fi fibra de sticlă sau metal, în funcție de ceea ce facem.
Odată ce matrița este gata, începem să punem straturi de materiale de armare, cum ar fi fibra de sticlă sau fibra de carbon. Acestea sunt părțile dure care conferă compozitului rezistența sa. După aceea, aplicăm o rășină. Rășina acționează ca un lipici, ținând totul împreună. Folosim o pensulă sau o rolă pentru a întinde rășina uniform peste straturile de armare.
Lucrul grozav despre întinderea mâinilor este că este destul de flexibil. Putem realiza tot felul de forme, chiar și cele cu adevărat complexe. Și nu are nevoie de multe echipamente de lux, așa că este rentabil pentru producția la scară mică până la medie. Dar are dezavantajele ei. Este un proces lent, iar calitatea poate varia în funcție de priceperea persoanei care face așezarea.
2. Spray - Up
Pulverizarea este o altă metodă interesantă. Este o variantă a întinderii mâinii, dar în loc să folosim o perie sau o rolă pentru a aplica rășina și armătura, folosim un pistol de pulverizare.
Mai întâi, tăiem fibrele de armare în lungimi scurte. Apoi, folosim pistolul de pulverizare pentru a amesteca fibrele tocate cu rășina și le pulverizăm pe matriță. Aceasta face două lucruri deodată. Așează armătura și rășina dintr-o singură mișcare.
Avantajul pulverizării este că este mai rapid decât întinderea manuală. Putem acoperi o suprafață mare într-un timp relativ scurt. Este, de asemenea, bun pentru a face produse cu un finisaj neted pe partea mucegaiului. Cu toate acestea, poate fi puțin dezordonat și există riscul de a inhala praful de fibre și vaporii de rășină dacă nu sunt luate măsurile de siguranță adecvate.
3. Turnare prin transfer de rășină (RTM)
Turnarea prin transfer de rășină, sau pe scurt RTM, este un proces mai avansat. În RTM, plasăm mai întâi un material de armare preformat, cum ar fi un covor de fibre, într-o matriță închisă. Forma are două jumătăți care se potrivesc perfect.
Odată ce armătura este pusă la loc, închidem matrița. Apoi, injectăm rășină în matriță sub presiune. Rășina umple toate spațiile din armătură, creând o structură solidă compozită.
Unul dintre marile plusuri ale RTM este că poate produce piese de înaltă calitate, cu precizie dimensională. Piesele au un finisaj neted pe ambele părți și putem controla cu precizie cantitatea de rășină și armătură. Dar necesită echipamente mai specializate, iar matrițele pot fi costisitoare de făcut. Acest lucru îl face mai potrivit pentru producția la scară medie până la mare.
4. Infuzie cu vid
Infuzia în vid este similară cu RTM în unele privințe. Incepem prin a aseza materialul de armare pe o matrita. Apoi, o acoperim cu un sac de vid. Punga este sigilată în jurul marginilor matriței pentru a crea un spațiu etanș.
Apoi, creăm un vid în interiorul pungii. Asta aspiră tot aerul. Apoi, lăsăm rășina să curgă în armătură sub influența vidului. Aspiratorul ajută la îndepărtarea oricăror bule de aer din rășină, rezultând un compozit foarte puternic și fără goluri.
Frumusețea infuziei în vid este că poate produce piese de înaltă rezistență, cu un raport bun rășină-fibră. Este, de asemenea, un proces mai curat în comparație cu altele, deoarece există mai puține scurgeri de rășină. Dar poate fi consumator de timp, mai ales când vine vorba de instalarea echipamentului de vid și de asigurarea unei etanșări adecvate.
5. Înfășurarea filamentului

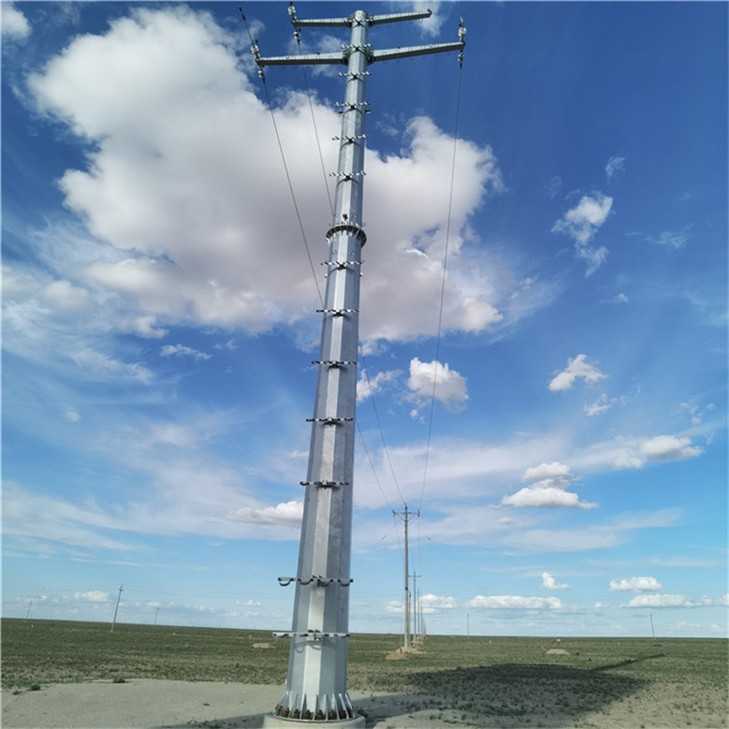

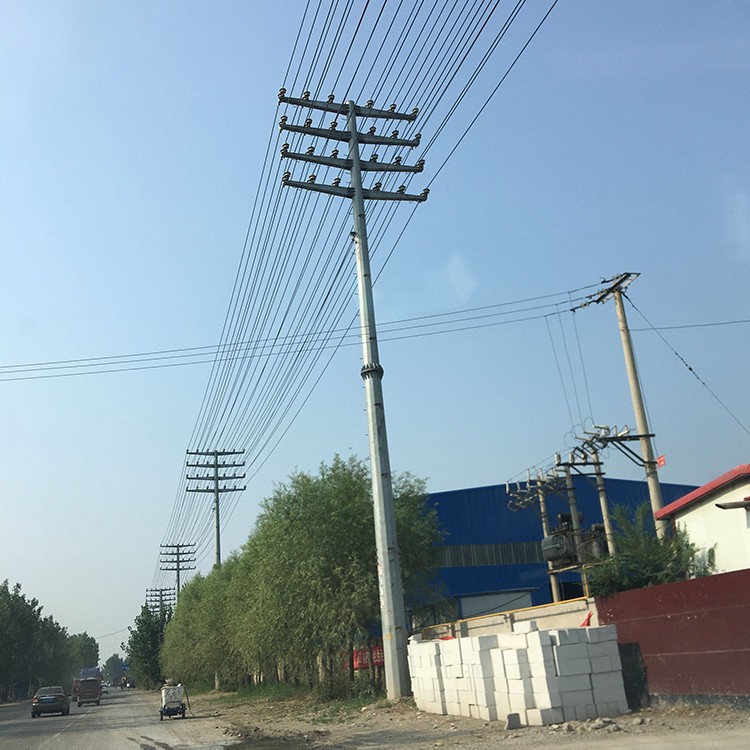

Înfășurarea filamentului este un proces utilizat în principal pentru realizarea de produse compozite cilindrice sau tubulare. Gândește-te laTurnul de putere compozit. În acest proces, fibrele continue, cum ar fi fibra de sticlă sau fibra de carbon, sunt înfășurate în jurul unui dorn rotativ. Mandrinul este forma produsului final.
Pe măsură ce fibrele sunt înfășurate, ele sunt acoperite cu rășină. Putem controla modelul înfășurării, care afectează rezistența și proprietățile produsului final. De exemplu, putem înfășura fibrele în unghiuri diferite pentru a face produsul mai puternic în anumite direcții.
Înfășurarea filamentului este excelentă pentru piese de producție în masă cu un raport mare rezistență-greutate. Este foarte eficient, iar piesele au o calitate constantă. Dar echipamentul pentru înfășurarea filamentului poate fi costisitor și este potrivit în principal pentru produse cu o formă obișnuită.
6. Pultruzie
Pultruzia este un proces de fabricație continuu. Începem prin a trage fibre de armare continue, cum ar fi fibra de sticlă sauProfile din fibre de bazalt, printr-o baie de rasina. Fibrele sunt acoperite cu rășină în baie.
Apoi, fibrele acoperite cu rășină sunt trase printr-o matriță încălzită. Matrița conferă compozitului forma sa. Pe măsură ce compozitul trece prin matriță, rășina se întărește, transformându-l într-un produs solid, rigid.
Pultruzia este super rapidă și poate produce profile compozite lungi, drepte, cu o secțiune transversală constantă. Este foarte rentabil pentru producția la scară largă. Și produsele au rezistență și durabilitate bună. Cu toate acestea, este limitat la produse cu o formă simplă.
Aplicații și considerații
Aceste procese de fabricație diferite sunt utilizate pentru o gamă largă de produse compozite la scară largă. De exemplu, întinderea manuală și pulverizarea sunt adesea folosite pentru a face bărci, în care trebuie să creăm forme complexe de carenă. RTM și infuzia în vid sunt excelente pentru piesele aerospațiale, unde calitatea și precizia înalte sunt cruciale. Înfășurarea cu filament este utilizată pentru fabricarea vaselor sub presiune și a țevilor, iar pultruzia este perfectă pentru lucruri precum ramele ferestrelor și grinzile structurale.
Atunci când alegem un proces de fabricație, trebuie să luăm în considerare mai mulți factori. Costul este unul mare. Unele procese, cum ar fi punerea manuală, sunt relativ ieftine, în timp ce altele, precum RTM, necesită mai multe investiții în echipamente și matrițe. Timpul este, de asemenea, important. Dacă trebuie să producem rapid un număr mare de piese, un proces precum pulverizarea sau pultruzia ar putea fi mai bun. Și, desigur, cerințele de calitate ale produsului final contează. Pentru produsele cu standarde stricte de performanță, cum ar fi componentele pentru avioane, vom alege un proces mai precis.
Să vă dau un exemplu.Izolație din vată bazalticăpoate fi realizată folosind o combinație de procese. Fibrele de bazalt pot fi formate într-un covor folosind un proces nețesut, iar apoi rășina poate fi aplicată folosind o metodă de pulverizare sau infuzie în vid pentru a crea un panou de izolare rigid.
Concluzie
În concluzie, există multe procese de fabricație diferite pentru produse din materiale compozite la scară largă, fiecare cu propriile avantaje și dezavantaje. În calitate de furnizor de produse din materiale compozite, sunt mereu în căutarea celui mai bun mod de a produce produse de înaltă calitate care să răspundă nevoilor clienților mei. Fie că este vorba despre utilizarea unei întinderi manuale tradiționale pentru un produs cu formă personalizată sau a unui proces de pultruziune de înaltă tehnologie pentru producția de profile în masă, am cunoștințele și experiența necesare pentru a face treaba.
Dacă sunteți pe piața produselor din materiale compozite, mi-ar plăcea să vă vorbesc despre cerințele dumneavoastră specifice. Putem discuta ce proces de fabricație s-ar potrivi cel mai bine pentru proiectul dvs. și vă pot oferi o ofertă. Nu ezitați să contactați și să începeți o conversație despre nevoile dvs. de achiziții.
Referințe
- Strong, AB (2008). Materiale plastice și materiale compozite: principii și practică de inginerie. Elsevier.
- Morton, J. (2010). Materiale compozite pentru ingineri. CRC Press.
